[szymoonk88]

Witam.
Zarejestrowałem się na tym forum ponieważ zauważyłem że jest tu ogromna ilość wiedzy i użytkowników którzy znają się na rzeczy. Forum mastera i fb nie pomaga w dłubaniu.


Dzięki pomocy z tego forum w moim Masterze 3 lift 2020 zagościła oryginalna kamera cofania. Wszystko jest identyczne jak w każdym renault/dacia z tego roku. Kostki piny itp. Kamera działa po włączeniu wstecznego i wyświetla linie pomocnicze.
https://drive.google.com/file/d/1zjzYbjRJohOb0yZtwHN0QjelUdqQRWRD/view

Idąc za ciosem dołożyłem tylny zderzak z ori czujnikami PDC tył. (instalacja była w słupku)
Za schowkiem pasażera była wtyczka od modułu.
https://drive.google.com/file/d/1wWJ-NjQnYoaITf6IH7RaQV2m7QNRmm0Z/view?usp=drive_link

Radio MediaNavEvo ustawione w taki oto sposób w micomtest i mam opcje do włączenia PDC oraz kamery. Natomiast po restarcie radia ustawienie od PDC zmienia się na wyłączone
https://drive.google.com/file/d/1zQYL_q6AePAWtgGAC7H_nFAd5PHwhwP5/view
https://drive.google.com/file/d/1IZMP4YeGFVp2NX9iyE3Kb1UxH4xM5rVr/view
https://drive.google.com/file/d/1jnPcPTvoDq6Wb0THDAwqlUJmW9GVcobH/view
Licznik ustawiony w ddt4all bo wywalało błędem error prog oraz sam moduł PDC też ustawiony tylko na tył. Wyłączony programowo również przycisk wł/wył manualny w desce (oryginalnie niektóre mastery nie mają tego przycisku jak jest mediaNav)

I tutaj stoję w miejscu. Problem polega na tym że w moim masterze nie mogę zlokalizować wtyczki od buzzera/brzęczka. Przed liftem buzzer był pod kierownicą, a wtyczka powinna być za licznikiem. Szukałem dwa dni i nie mogę jej zlokalizować.

Przełom nastąpił gdy w ddt4all wyłączyłem wcześniej opisany przełącznik (wł/wył) oraz wyłączyłem programowo buzzer. Zniknęły związane z nimi błędy i o dziwo podczas testu CLIPEM zauważyłem że czujniki tylne żyją lecz nigdzie nie są wizualizowane.

W ddt4all w liczniku włączyłem opcje wizualizacji i PDC działa wraz z wizualizacją pojazdu lecz tylko w liczniku oraz niestety bez dzwięku.
https://drive.google.com/file/d/1oPHOwtcOAYNfno55P8BoY59Pixvp-cOL/view?usp=drive_link

Wygląda na to że coś jest źle ustawione i MediaNav nie dostaje informacji z modułu PDC
Mam ori moduł BIC natomiast strony ecojazdy i temperatura w MNE nie działają. Może tu jest problem braku komunikacji?

Nie mogę załączyć zdjęć na forum. Udostępniam dysk tymczasowo

[Dymek]

[Dymek]

[szymoonk88]

Witam.
Po odpięciu BIC i uruchomieniu auta radio MNE się włącza normalnie, natomiast licznik a raczej wyświetlacz nic nie komunikuje Wyświetla błąd. Czyli z tego modułu idą informacie do licznika. A dlaczego do radia nie? Po podłączeniu clipem mam dostep tylko do radia w can M. Zgłasza błąd nieznanej konfiguracji can M, po podłączeniu do ddt4all widzę tylko radio bez innych modułów takich jak BIC

[Dymek]

Tu będzie trudno pomóc, bo to jednak Renault a nie Dacia. U nas nie ma tak rozbudowanych wyświetlaczy w licznikach żeby pokazywały czujniki PDC. Być może w Daciach najnowszej generacji również obecność BIC wpływa na działanie wyświetlacza w zegarach, ale tym się jeszcze nikt nie bawił- zbyt młode modele a schematów brak.
Nie wiem jak to jest połączone w Renault- może ten BIC obsługuje tylko wyświetlacz w liczniku i nie ma w ogóle łączności z MNE? Może sprawdzisz to najpierw fizycznie na złączach MNE- czy piny M-CAN łączą się z M-CAN na BIC?

[szymoonk88]

Aktualizacja

Okazało się że nie mam BIC

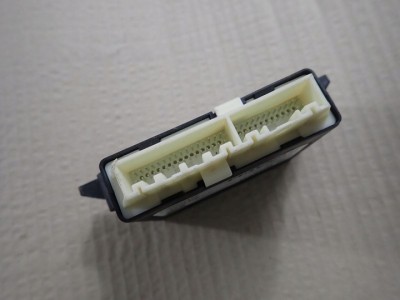

Moduł który myślałem że jest BIC'em to maduł BAT który steruje licznikiem.(wyglądają identycznie)

Kupiłem odpowiedni moduł o prawidłowych numerach na 100%

Pod deską w wiązce od radia nie było wtyczki do BIC natomiast była czarna duża wtyczka od modułu telematycznego do nawigacji tej górnej w podsufitce lub tomtom w desce.

Są w niej przewody plus, masa , can oraz can multimedia.

Podpiąłem to wszystko pod BIC i niestety nic.

Mam ELM327 z przełącznikiem
Na pozycji 1 wykrywa mi wszystkie moduły oprócz BIC
Na pozycji 2 wykrywa mi tylko navi MNE i nic więcej

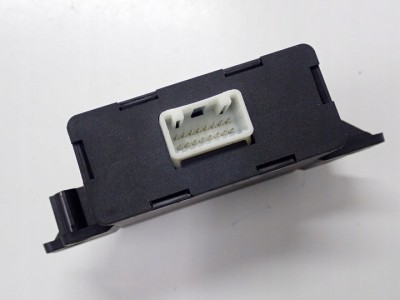

Mam zdjęcie oryginalnej wtyczki do tego BICa z Matera 3 lift takiego jak mój
Są w niej przewody opisywane wielokrotnie czyli (CAN na pinach 17,18) + (CAN M 15,16) nawet jest stały oryginalny "+" na pinie 2 i 3 Masa na pinie 12

Jest też dodatkowy przewód na pinie 11. Nie wiem co tam powinno być.
Jest gdzieś pełny schemat BICa ?

https://www.fotosik.pl/zd...S85tthDsvOlW1lZ

[Dymek]

Nadal pozostała podstawowa kwestia- czy piny CAN M na tym złączu mają fizyczne połączenie z radiem i złączem OBD?
BIC podłączony czterema przewodami do zasilania i do CAN M powinien być widziany przez ELM. Szukanie funkcji dodatkowych pinów BIC nic tu nie pomoże.

[szymoonk88]

Bardziej mi chodzi o to czy przypadkiem nie trzeba podać jeszcze masy na ten pin 11.

Sprawdziłem multimetrem przejście między tymi przewodami a OBD i wszystko się pokrywa.
Nie sprawdzałem natomiast przejścia pinów CAN M z radia do gniazda obd. Jest możliwe że mimo że ddt4all wykrywa radio przewody idą gdzie indziej ??

[Dymek]

Jeżeli ELM przełączony na CAN M wykrywa radio, to znaczy, że połączenie CAN M od OBD do radia jest.
Jeżeli prawidłowo testowałeś połączenie CAN M pomiędzy BIC a OBD, to w zwiażku z powyższym połączenie BIC z radiem też jest. O pinie 11 było kiedyś pisane TUTAJ, ale nic to nie wnosi- my tego pinu w Daciach nie używamy. Na próbę możesz tam podpiąć ale nie masę a +12V.

[szymoonk88]

Nic nie działa, dałem nawet na stół, pod prostownik. Piny podłączone do obd i tak nic nie wykrywa. Podanie + na pin 11 nic nie zmienia. Czas się poddać.

Znalazłem wtyczkę do buzzera i mam już dźwięk z Pdc. Wizualizacja w liczniku i buzzer pdc muszą mi wystarczyc

[Dymek]

Może po prostu Twój BIC nie żyje?

[szymoonk88]

Miałem dwie identyczne sztuki na testy

[Czajo]

odświeżę temat. Ktoś kojarzy zestaw czujników albo moduł PDC, żeby pokazywał wizualizację na MNE
