[sobol1976]

Przygotowuję dokładniejszą graficzną rozpiskę (diagram) bezpieczników i przekaźników, które są w skrzynce wewnątrz kabiny oraz listę zależnych podzespołów dla Sandero 3. Oczywiście wrzucając wynik pracy do działu "Instrukcje, podręczniki, schematy, poradniki". Widzę, że brakuje tego na naszym forum.

Mam jednak problem z dostępem do informacji. Nigdzie tego nie ma, a naklejka pod pokrywą bezpieczników jest trochę uboga w dane i słabo czytelna. Szukałem po necie - też nic. Pytałem wczoraj ASO czy mi grzecznościowo taką listę wydrukują ze swoich baz ale facet powiedział, że im nie wolno (?!). Może ktoś coś?
Projekt jest prawie zamknięty - zostało tylko przypisanie odpowiadających bezpieczników do urządzeń. Każda pomoc się przyda. A może ktoś ma dostęp do wiedzy tajemnej Renault?
Generalnie chciałbym założyć nowy wątek na ten temat żeby nie ciągnąć tematu tutaj. Proszę wstępnie o wiadomości prywatne jeśli ktoś ma dostęp do dodatkowej wiedzy.

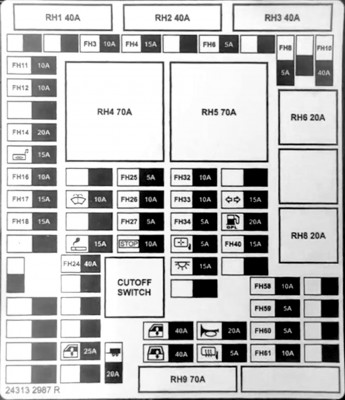

W załączeniu oryginał schematu ze skrzynki:

---


Plik ściągnięto 457 raz(y) 227,64 KB

[Michał B24]

Mi się nie udało znaleźć lepszego schematu.

[sobol1976]

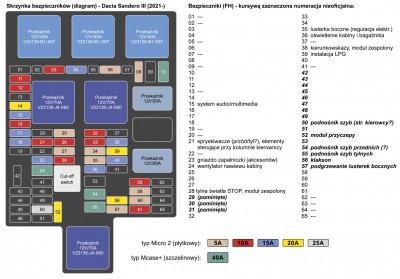

W załączniku schemat graficzny z niekompletną listą. Myślę, że metodą wspólnego podziałania w tym temacie uda nam się skompletować więcej informacji o bezpiecznikach i odpowiadających im urządzeniach/obwodach w samochodzie.
Proszę tego rysunku nie traktować jako pewnik. Zostało jeszcze dużo "białych plam" i niewiadomych. Mogą się tam znajdować błędy niezależne ode mnie, które będą wymagały weryfikacji. Zapraszam każdego kto dysponuje dodatkową wiedzą lub materiałami technicznymi na ten temat do kontaktu. Wszystko mogę na bieżąco uzupełniać i poprawiać. A może ktoś wymieniał jakieś bezpieczniki i ma już je zidentyfikowane z praktyki?

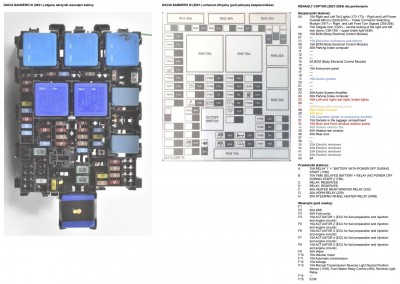

Renault Captur 2021-2024 i Clio V ma praktycznie taką samą skrzynkę pod maską i taki sam zestaw znajdujących się tam bezpieczników. Można więc przypuszczać, że instalacja i bezpieczniki Sandero III będą zbliżone chociaż w pewnym zakresie do Captura i Clio V. Znalazłem listę dot. tego samochodu i zamieściłem tu dla porównania. Może się przyda w procesie dedukcji :)

---


Plik ściągnięto 1162 raz(y) 248,72 KB


Plik ściągnięto 1245 raz(y) 244,18 KB

[00471]

Witam. A orientuje się ktoś, które wolne sloty na bezpieczniki są z tzw stałego plusa, a które z plusa po kluczyku? W wagu było prościej np w skodzie mam 3 szyny z bezpiecznikami i górna to stały plus a Dolna po kluczyku, środkowej nie pamiętam.
A pytam bo chcę podłączyć kamerę. Chińczycy robią teraz z kablami zakończonymi bezpieznikiem, wystarczy wpiąć w stały plus i po kluczyku i hula, ale muszę namierzyć które piny skąd biorą zasilanie. Rozwiązanie już przetestowałem w skodzie i się sprawdza. Miałem obawy o akumulator, czy to nie rozładowuje i okazało się, że po tygodniu nie mam komunikatów o rozładowanym aku.
Pozdrawiam

[paul7]

Witam, poszukuję rozpiski bezpieczników w skrzynce w komorze silnikowe. Jest tylko dostępny opis skrzynki w kabinie. Jest ona wyposażona bardzo biednie i nie ma tam wszystkich urządzeń.
Interesuje mnie bezpiecznik z ACC szczególnie.
