 Temat: Moduł BIC 283467937R Problem |
Pixon12
Odpowiedzi: 27
Wyświetleń: 15361
|
 Forum: Multimedia i elektronika Wysłany: 2021-10-22, 17:15 Temat: Moduł BIC 283467937R Problem |
I read 43 pages. The content is too much and scattered. And it is not clear which way to go from the beginning to the end. I want to use MN1 on the car and the car is Megane 2. It has an automatic air conditioner and there is an outside temperature on the watch display. The opinion of some members is that if there is an automatic air conditioner, there is no need for a BIC module or multiplexer, but most members talk about multiplexers. I want to connect pins 15 and 16 of the median to pins 12 and 13 of the obd port, without using bic. In this case, will there be a connection with the car network? And can the parameters be viewed on MN? If yes, what should I do? I have done a lot of research on this and I am curious. Thank you for your help. |
| Temat: Moduł BIC 283467937R Problem |
Pixon12
Odpowiedzi: 27
Wyświetleń: 15361
|
Forum: Multimedia i elektronika Wysłany: 2021-10-21, 20:08 Temat: Moduł BIC 283467937R Problem |
| laisar napisał/a: | | Pixon12 napisał/a: | | why everyone talking about multiplexer(BIC)? |
Because they want to use the functionality of BIC. |
Which function you have with BIC that without BIC you have not them?
I want show some informations such as speed & temperature on medianav |
| Temat: Moduł BIC 283467937R Problem |
Pixon12
Odpowiedzi: 27
Wyświetleń: 15361
|
Forum: Multimedia i elektronika Wysłany: 2021-10-21, 19:03 Temat: Moduł BIC 283467937R Problem |
| laisar napisał/a: | | Pixon12 napisał/a: | | Is it possible connect medianav(15 & 16) to OBD(12 & 13) directly |
Yes. |
Tnx. But why everyone talking about multiplexer(BIC)?
My car is megane 2 |
| Temat: Moduł BIC 283467937R Problem |
Pixon12
Odpowiedzi: 27
Wyświetleń: 15361
|
Forum: Multimedia i elektronika Wysłany: 2021-10-21, 16:18 Temat: Moduł BIC 283467937R Problem |

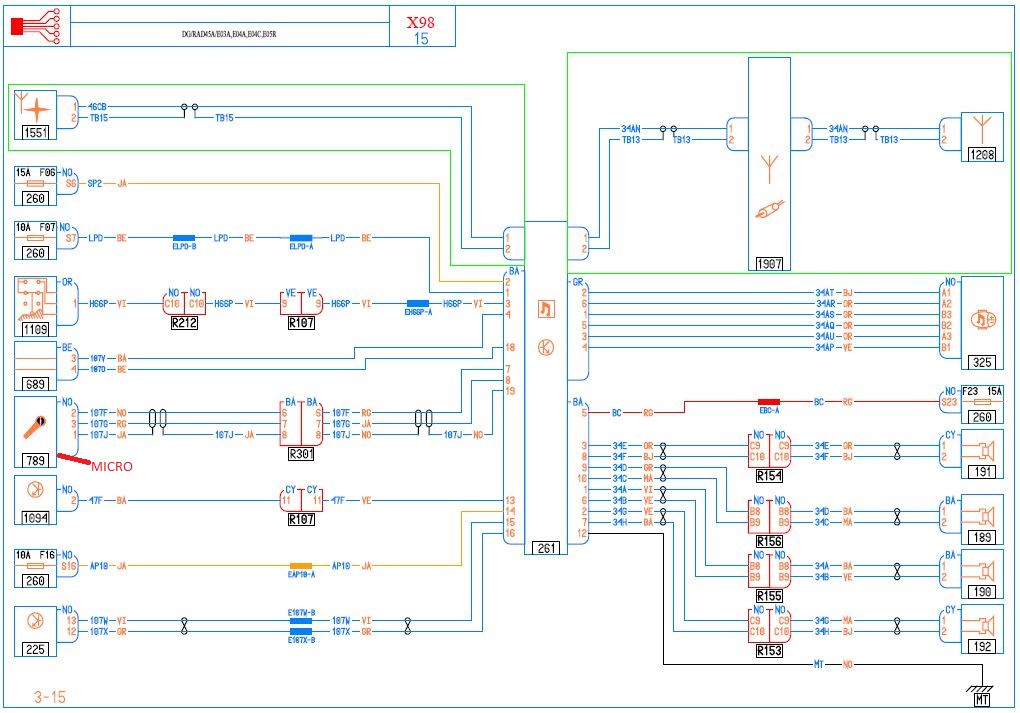

| Dymek napisał/a: | Połączenie jest prawidłowe. Przecież masz na schematach:
Obrazek
Moduł 261 to MediaNav a 225 to gniazdo OBD2.
Linie CAN H i CAN L w MediaNav to nie jest CAN H I CAN L samochodu, tylko tzw. Multimedia CAN. Dlatego nie może się łączyć bezpośrednio z 6 i 14 gniazda OBD2, lecz ma własne piny 12 i 13. Gdyby MN "rozumiało" dane magistrali CAN samochodu i mogło by być bezpośrednio z nią połączone, to moduł BIC nie byłby do niczego potrzebny. On "tłumaczy" dane magistrali CAN samochodu na dane magistrali Multimedia CAN w MediaNav. BIC odczytuje dane z pinów 6 i 14 OBD i po przetłumaczeniu przekazuje je na piny 12 i 13 OBD, skąd idą do radia MN. To tak w uproszczeniu. |
Hi friend. Is it possible connect medianav(15 & 16) to OBD(12 & 13) directly & dont use BIC majole?!! |
| |
| |
