[kiniu_tar]

Czy w MN3 (android auto) są na płycie głównej wyprowadzone jakies dodatkowe porty usb ?
Jeżeli tak to po podłączeniu do niego jakiegoś urządzenia np. telefonu jak się on zachowa jak podłączę drugi telefon, lub pendrive do portu podstawowego z przodu MN.
Czy są one "zhubowne" ?

Jeżeli ktoś ma jakieś informacje to będę wdzięczny. (schematy, rozpiski pinów, wszystko mile widziane)

[jas_pik]

Tak jest miejsce na wlutowanie gniazda miniUSB .
Mimo że działa jako hub to niestety nie da się z tego gniazda obsłuzyć AA i CP

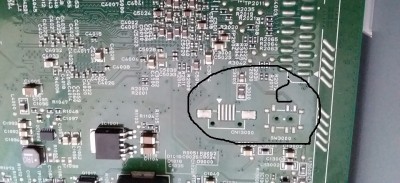

Miejsce na wlutowanie oznaczone jest jako CN13000
Niestety żadna dokumentacja tego sprzętu jeszcze nigdzie nie wypłynęła

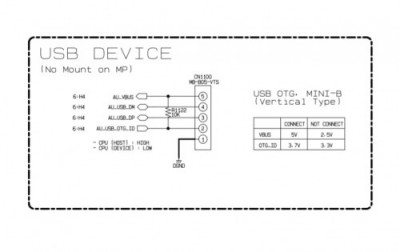

Schemat podłączenia jest identyczny jak w MN1/MN2 , czyli musi to być pionowe gniazdo do druku powierzchniowego

---


Plik ściągnięto 164 raz(y) 22,38 KB


Plik ściągnięto 239 raz(y) 178,61 KB

[kiniu_tar]

Dziękuję
Rozumiem że do tego pola po lewej można wlutować gniazdo i ten "pin" zaznaczony z lewej górnej strony odwróconym trójkątem to na schemacie pin numer 1 ?

[jas_pik]

Tak.

[polon18]

Tylko po co obok miejsca na USB jest miejsce na miniaturowy przełącznik SW3000?

[jas_pik]

Przełącznik który może zmienić bootowanie , albo z eNAND albo z USB

[polon18]

Czyli coś na zasadzie jak robiło się z dekoderami od cyfry+ /nc+
Tam też było na linuksie.
W sumie fajnie bo jak pamięć nand padnie lub będzie miała błędy to zawsze można z USB je uruchamiać

Czyli taki port USB


I do tego mini USB OTG

[jas_pik]

Tak to wygląda .
A bootowanie z usb chyba będzie w taki sposób
https://github.com/boundarydevices/imx_usb_loader/blob/master/README.md

[Black Dusty]

Czyli można by zrobić jak w HD2 kiedyś, dwusystemowy sprzęt.

[jas_pik]

Pewnie się da ale napisanie całego systemu z obsługą .
Co do instalacji gniazda usb proponowałbym jednak podłączyć się ( przylutować ) od strony płyty głównej.

---


Plik ściągnięto 160 raz(y) 58,76 KB

[kiniu_tar]

Gdzie na tym zdjęciu powyżej jest to miejsce do montażu bo coś mi oczy poszło i za cholerę nie mogę tego wyszukać ?

[jas_pik]

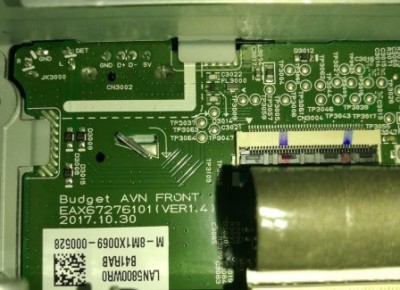

Na tym zdjęciu nie ma punktów montażowych tylko punkty lutownicze CN3002:
- GND
-D+
-D-
-(+)5V

A to dlatego że dolutowane gniazdo na płycie głównej nie obsługuje ani myszki ani AA i CP.

[kiniu_tar]

Czyli mam się lutować do punktów - GND,-D+,-D-,-(+)5V na zdjęciu 3 posty wyżej ?
Czy do tego miejsca z drugiego postu ?

[jas_pik]

To zalezy czy chcesz mieć możliwość łaczenia się AA/CP . Wtedy do punktów lutowniczych z tyłu portu USB na płytce pionowej ( tam gdzie jest port USB)
Jesli wtsawisz gniazdo USB na płycie głownej o nie będzie funkcjonalności AA/CP .
Aczkolwiek tam można by było pomyśleć o włożeniu np modemu GSM.
Tylko pytanie jak go wykorzystać ?
Albo włożyć tam np mały router WiFi na USB i zrobić AA/CP przez WiFi - ale to tylko taki pomysł ( ja nie podejmuję sie zrobienia do tego sterowników .

[kiniu_tar]

Dziękuję za wyjaśnienie.

[Danhi]

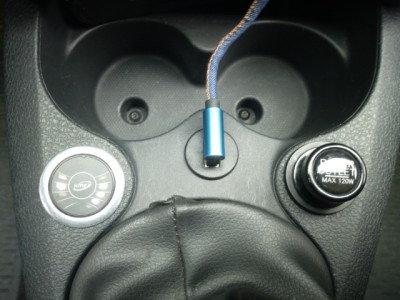

Dla jasności tematu właśnie przeniosłem port USB w DD2 obok gniazda zapalniczki z powodów estetycznych przy połączeniu AA/CP ten port z góry i walający się przewód to pomyłka, teraz telefon leży na panelu środkowym krótki przewodzik i wsio działa😁
Opcją jest wlutowanie się w oryginalny port jak już było wyżej wspomniane.
Dla jasności żeby nie było niedomówień
1-Porty nie działają jednocześnie np. pendrive i AA/CP (jeśli by ktoś tak przypuszczał)
2-Hub pasywny USB (prosty z marketu) wykrywa jako niekompatybilne urządzenie
(producent chyba przewidział pomysłowość)

[Trojan1000]

Schemat który zamieścił kolega jas-pik mnie zainspirował i zamontowałem w swoim MN3 LAN5800 dodatkowe gniazdo USB.

Android Auto działa na nim aż miło Link do info na Facebooku

Jedynie ładowanie może być mniej skuteczne. Ciężko mi to sprawdzić. Jestem bardzo zadowolony z przeróbki.

Podłączałem raz do gniazda na przodzie pendrivea a do "tylnego" telefon i AA. A raz na odwrót. przy każdej konfiguracji dawało się uruchomić muzykę z pendrivea i nawigację Yanosik w trybie AA.

Jedyny problem to lutowanie tego gniazda zwykłą lutownicą. Ta cyna która jest na płytce jest jakaś "nietopliwa". Trzeba wcześniej nabrać odrobinę cyny i ją "rozcieńczyć" ;)

Przy okazji zmieniłem podświetlanie przycisków z koloru Renówkowego na Daciowy ;)

[Danhi]

Też mam radio i przyciski podświetlane na bursztynowo rozumiem ze zmieniłeś na białe, mogę prosić jaki typ diody? Co do działania AA/CP na wyprowadzonym porcie złącza na płycie głównej mi to nie działa, lutowałem bezpośrednio przewody do złącza na płycie teoretycznie żeby radio było hostem dla przejściówki „USB OTG mini-b” złącze id powinno być zmostkowane do masy ale nie działa zastanawia mnie to ze według schematu kilka postów wyżej id jest połączone z pinem zasilania przez rezystor 10K a w opisie podane jest [CPUhost]-high a [CPUdivice]-low trochę mnie to zakręciło w końcu jak ten id ma być zmostkowany wolny czy podane na niego napięcie przez rezystor 10k z pinu 5 ?

[Trojan1000]

Nic niedokładałem. Wlutowałem samo gniazdo i działa.


Odwrotnie. Miałem białe typ (Renault) a zmieniłem na pomarańczowe typ (Dacia).
(Ten podział jest umowny. Zdarzają się Renault Master z pomarańczowym podświetlaniem i Dacie Duster z białym) ;)

Diody pomarańczowe (takie wlutowałem)

Diody białe (wyglądają jak te białe które zdemontowałem)

Jak coś to mam wylutowane oryginalne białe 3 diody.

[Dymek]

Jak ktoś ma Dustera II, to dla niego białe podświetlenie to "typ Dacia" 😉

[Trojan1000]

[kiniu_tar]

U mnie również gniazdo wlutowane i wszystko działa super. Wreszcie pozbyłem się plątaniny kabli z kokpitu.
Koledze @Trojan1000 dziękuję za diody.

[Trojan1000]

[Dymek]

[Dymek]

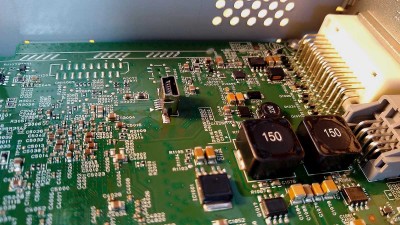

Jestem kolejnym użytkownikiem, który dołożył drugie gniazdo USB tą samą metodą. Wlutowałem gniazdo Mini-USB w płytę główną i dołożyłem kabelek-przejściówkę z Mini-USB na gniazdo USB-A.
