[shrek]

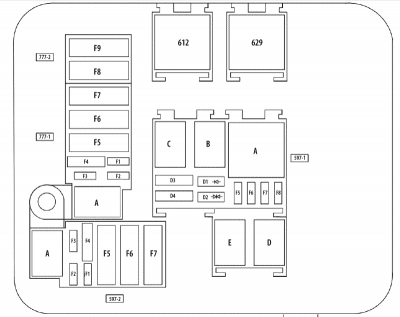

Opis bezpieczników i przekaźników skrzynki w komorze silnika - lodgy / dokker / logan II / sandero II / duster I faza 2:


Uwaga: obecność niektórych elementów (i samych podłączeń) jest uwarunkowana wersją silnikową i poziomem wyposażenia.


Płytka 597-1
D1 - Dioda sprężarki klimatyzacji (171)
D2 - Dioda wentylatora chłodnicy (188) (wersja bez klimatyzacji i z napędem 4x2)
F3 - Nie używany
F4 - Nie używany
F5 - 15A - Bezpiecznik zasilania przekaźnika sprężarki klimatyzacji (474) (<Euro6) - przekaźnik rozrusznika (597-2-657) (wersja z silnikiem H5F-408/410) / przekaźnik rozrusznika (597-3-657) (wersja z silnikiem H4M)
F5 - 15A - Bezpiecznik zasilania małej prędkości wentylatora (335) (wersja bez klimatyzacji, <Euro6) - przekaźnik rozrusznika (597-2-657) (wersja z silnikiem H5F-408/410) / przekaźnik rozrusznika (597-3-657) (wersja z silnikiem H4M)
F5 - 20A - Bezpiecznik zasilania przekaźnika sprężarki klimatyzacji (474) (Euro6) - przekaźnik rozrusznika (597-2-657) (wersja z silnikiem H5F-408/410) / przekaźnik rozrusznika (597-3-657) (wersja z silnikiem H4M)
F5 - 20A - Bezpiecznik zasilania małej prędkości wentylatora (335) (wersja bez klimatyzacji, Euro6) - przekaźnik rozrusznika (597-2-657) (wersja z silnikiem H5F-408/410) / przekaźnik rozrusznika (597-3-657) (wersja z silnikiem H4M)
F6 - Nie używany
F7 - Nie używany
F8 - Nie używany
A - 238 - 40A - Przekaźnik blokady wtrysku benzyny (120) - zasilania bezpiecznika (597-1-F5) - zasilania wtrysków (193, 194, 195, 196)
A - 983 - 40A - Przekaźnik zasilania modułu elektronicznego układu wtrysku diesel (120) - zasilania bezpiecznika 597-1-F5 - opornik podgrzewacza oleju napędowego (449)
B - 474 - 20A - Przekaźnik sprężarki klimatyzacji (171) (wersja z klimatyzacją)
B - 335 - 20A - Przekaźnik małej prędkości wentylatora (188) (wersja bez klimatyzacji)
C - 236 - 20A - Przekaźnik pompy paliwa i czujnika poziomu paliwa (833) - cewek tranzystorowych 1-2-3-4 (1309-1310-1311-1312) (wersja z silnikiem H5F-404) / przekaźnik odcięcia LPG (597-2-1196) (wersja z silnikiem K4M-642) - cewki zapłonowe 3-4 (1079-1080) (wersja z silnikiem K4M)

Płytka 597-2
F1 - Nie używany
F2 - 30A - Bezpiecznik przekaźnika rozrusznika (597-2-657) (wersja z silnikiem H5F-408/410)
F2 - 30A - Bezpiecznik przekaźnika rozrusznika (597-3-657) (wersja z silnikiem H4M)
F3 - 30A - Bezpiecznik przekaźnika małej prędkości wentylatora (335) (wersja bez klimatyzacji i z napędem 4x2)
F3 - 15A - Bezpiecznik przekaźnika sprężarki klimatyzacji (474) (wersja z klimatyzacją)
F4 - 40A - Bezpiecznik przekaźnika zasilania modułu elektronicznego układu wtrysku diesel (983)
F4 - 40A - Bezpiecznik przekaźnika pompy paliwa i czujnika poziomu paliwa (236) (wersja z silnikiem K9K-612)
F4 - 25A - Bezpiecznik przekaźnika pompy paliwa i czujnika poziomu paliwa (238) (wersja z silnikami H5F, H4M, K4M)
F5 - 50A - Bezpiecznik przekaźnika dużej prędkości wentylatora (1839)
F6 - 70A - Bezpiecznik zasilania modułu świec żarowych (257) (wersja z silnikiem diesla)
F6 - 20A - Bezpiecznik zasilania połączenia (R24) (wersja z silnikami K4M-642, H4M-738/740)
F7 - 80A - Bezpiecznik zasilania zespołu pompy wspomagania układu kierowniczego (186)
A - 1196 - 20A - Przekaźnik odcięcia LPG (wersja z silnikami K4M-642, H4M-738/740)
A - 657 - 20A - Przekaźnik rozrusznika (wersja z silnikami H5F-408/410)

Płytka 597-2
D - 657 - 20A - Przekaźnik rozrusznika (wersja z silnikami H4M)
E - Nie używane

Płytka 777-1
F1 - 10A - Bezpiecznik zasilania świateł przeciwmgielnych (176 i 177) - zasilania modułu zespolonego w kabinie (645)
F2 - 7,5A - Bezpiecznik zasilania modułu zespolonego w kabinie (645) - czujnik prądu akumulatora (928)
F3 - 50A - Bezpiecznik przekaźnika ogrzewania tylnej szyby (235) - zasilania bezpiecznika zasilania ogrzewania tylnej szyby w skrzynce bezpieczników kabiny (260-1-F35)
F4 - 25A - Bezpiecznik zasilania ABS/ESP (1094)
F5 - 60A - Bezpiecznik zasilania bezpieczników w skrzynce bezpieczników kabiny (261-1-F11-F24-F25-F26-F27-F34-F39)
F6 - 60A - Bezpiecznik zasilania stacyjki (103) - zasilania bzpieczników w skrzynce bezpieczników kabiny (261-1-F28-F29-F30-F31)
F6 - 60A - Bezpiecznik przekaźnika zasilania podnośników szyb w skrzynce bezpieczników kabiny (260-2-703) (wersja RHD)
F7 - 50A - Bezpiecznik zasilania ABS/ESP (1094)
A - 1389 - 20A - Przekaźnik zasilania bezpieczników w skrzynce bezpieczników kabiny (260-2-F5) (wersja bez klimatyzacji w podłokietniku)
A - 1389 - 20A - Przekaźnik zasilania bezpieczników w skrzynce bezpieczników kabiny (260-2-F4-F5) (wersja z klimatyzacją w podłokietniku)

Płytka 777-2
F8 - 80A - Bezpiecznik przekaźników dodatkowego ogrzewania kabiny (1067, 1068)
F9 - 25A - Bezpiecznik zasilania bezpiecznika w skrzynce bezpieczników kabiny (261-2-F3) (wersja z napędem 4x4) - przekaźnika w skrzynce bezpieczników kabiny (771-1-1389) (wersja bez klimatyzacji w podłokietniku)
F9 - 40A - Bezpiecznik zasilania bezpiecznika w skrzynce bezpieczników kabiny (261-2-F3) (wersja z napędem 4x4) - przekaźnika w skrzynce bezpieczników kabiny (260-3-1389) (wersja z klimatyzacją w podłokietniku)

Przekaźniki
612 - 35A - Przekaźnik zasilania lewej połowy ogrzewania tylnej szyby
629 - 35A - Przekaźnik zasilania prawej połowy ogrzewania tylnej szyby

---


Plik ściągnięto 6874 raz(y) 13,86 KB

[yurec1st]

F8 - 80A ogrzewanie - szok. Skąd sie bierze takie bezpieczniki?

[laisar]

Fabryka - oczywiście z magazynu, a wcześniej od zakontraktowanego dostawcy.

My - normalnie ze sklepu.

(Nagrzewnica ma przecież 900W...).

[Limes]

Ja dokonałem wizyty na szrocie , Wyciągnąłem całe pudło bezpieczników od mini do maxi, I kilkaset różnych przekaźników . Kiedyś w warsztacie ,, słynne przydasie ,, były niezastąpione . Moc bezpieczników ... po kolorach .

[Bobiszonn]

panowie jak wyjąć poszczególne płytki żeby się dostać do styków poszczególnych bezpieczników ?

[Bobiszonn]

F7 - 80A - Bezpiecznik zasilania zespołu pompy wspomagania układu kierowniczego (186)
panowie co oznaczają te cyferki w nawiasie na końcu opisu ?

[laisar]
